TiePie engineering - PC 기반 오실로스코프

제품명 : Handyscope HS4 DIFF
제조사 : TiePie engineering

TiePie engineering - PC 기반 오실로스코프

차동 4 채널, 50MHz USB 오실로스코프

차동 입력
12, 14, 16 비트 분해능, 0.3 % DC 정확도
최대 50MSa / s 샘플링, 50MHz 대역폭
채널당 128KSamples 메모리
견적문의 카달로그

Overview

TiePie engineering사의 Handyscope HS4 DIFF는 50MSa / s의 최대 샘플링 속도와 채널 당 128 Kpts 메모리 4 채널 차동 USB 오실로스코프이다. 차동 입력 채널을 사용하면 오실로스코프를 통해 단락을 일으킬 위험없이 안전하게 측정 할 수 있습니다. Handyscope HS4 DIFF는 이벤트 모두 당신이 당신의 측정 어플리케이션을위한 필요 완전한 측정 소프트웨어 패키지와 함께 제공됩니다.

차동 입력

Handyscope HS4 DIFF는 네 개의 격리 된 차동 입력 채널을 제공합니다. 따라서 고전압 회로, 증폭기, 스위치 모드 전원 공급 장치, 전력 인버터 등에서 측정을 수행하는 데 이상적인 기기입니다. 오실로스코프를 통해 단락을 일으킬 위험이 더 이상 없습니다!


빠른 연속 스트리밍

블록 모드에서 측정하는 것 외에도 Handyscope HS4 DIFF 는 연속 스트리밍 측정 을 수행 할 수도 있습니다 . 이것은 컴퓨터에 연속적인 중단없는 데이터 스트림을 생성합니다. 그런 다음 데이터를 화면에 표시하거나 디스크에 저장할 수 있습니다.


여러 Handyscope HS4 DIFF 결합

하나의 Handyscope HS4 DIFF 가 충분한 입력 채널을 제공하지 않는 경우 Handyscope HS4 DIFF 를 하나 이상의 다른 기기에 연결할 수 있습니다. 이를 통해 모든 결합 기기의 모든 채널에서 동시에 측정 할 수 있는 결합 기기 를 만들 수 있습니다 .

Models

Order codeMax. sampling speedMax. streaming speed
HS4-DIFF-5050 MSa/s500 kSa/s
HS4-DIFF-2525 MSa/s250 kSa/s
HS4-DIFF-1010 MSa/s100 kSa/s
HS4-DIFF-55 MSa/s50 kSa/s



Acquisition system
Number of input channels4 analog
Ch1, Ch2, Ch3, Ch4BNC
TypeDifferential
Resolution12, 14, 16 bit user selectable
Accuracy0.3 % of full scale ± 1 LSB
Ranges (Full scale)±200 mV
±400 mV
±800 mV		±2 V
±4 V
±8 V		±20 V
±40 V
±80 V
CouplingAC/DC
Impedance2 MΩ / 40 pF
Maximum input voltage (in all ranges)±200 V (DC + AC peak < 10 kHz)
with 1:10 attenuator ±300 V (DC + AC peak < 10 kHz)
Maximum Common Mode voltage200 mV to 800 mV ranges : 2 V
2 V to 8 V ranges : 20 V
20 V to 80 V ranges : 200 V
Common Mode Rejection Ratio-48 dB
Bandwidth (-3dB)DC to 50 MHz maximum
AC coupling cut off frequency (-3dB)1 Hz
Channel Isolation500 V
Channel Separation-80 dB
Maximum sampling rateHS4 DIFF-50HS4 DIFF-25HS4 DIFF-10HS4 DIFF-5
12 bit50 MSa/s25 MSa/s10 MSa/s5 MSa/s
14 bit3.125 MSa/s3.125 MSa/s3.125 MSa/s3.125 MSa/s
16 bit195.3 kSa/s195.3 kSa/s195.3 kSa/s195.3 kSa/s
Maximum streaming rateHS4 DIFF-50HS4 DIFF-25HS4 DIFF-10HS4 DIFF-5
12 bit500 kSa/s250 kSa/s100 kSa/s50 kSa/s
14 bit480.8 kSa/s250 kSa/s99.2 kSa/s50 kSa/s
16 bit195.3 kSa/s195.3 kSa/s97.7 kSa/s48.8 kSa/s
Sampling clock source
InternalQuartz
Accuracy±0.01 %
Stability±100 ppm over -40 °C to +85 °C
Time base aging±5 ppm/year
ExternalOn extension connector
Voltage3.3 V TTL, 5 V TTL tolerant
Frequency range95 MHz to 105 MHz
Memory128 Kpts per channel
Trigger
SystemDigital, 2 levels
SourceCH1, CH2, CH3, CH4, AND, OR, digital external
Trigger modesRising edge, falling edge, inside window, outside window
Level adjustment0 to 100 % of full scale
Hysteresis adjustment0 to 100 % of full scale
Resolution0.025 % (12 bits)
Pre trigger0 to 131071 samples, 1 sample resolution
Post trigger0 to 131071 samples, 1 sample resolution
Trigger hold-off0 to 1048576 Samples, 1 sample resolution
Digital external trigger
InputExtension connector
Range0 to 3.3 V (5 V max)
CouplingDC

Apperance

Interface
InterfaceUSB 2.0 High Speed (480 Mbit/s); (USB 1.1 Full Speed (12 Mbit/s) and USB 3.0 compatible)
Power Requirements
Power from USB port500 mA max (2.5 W max)
Power via external power input / extension connector1500 mA max (7.5 W max)
Minimum voltage4.5 VDC
Maximum voltage14 VDC
Physical
Instrument height25 mm (1 inch)
Instrument length170 mm (6.7 inch)
Instrument width140 mm (5.2 inch)
Cord length1.8 m (70 inch)
Weight460 g (16 ounce)
I/O connectors
Channel 1...4Isolated BNC
USBfixed cable with USB 2.0 and USB 1.1 type A connector
Extension connectorD-sub 25 pins female
System Requirements
PC I/O connectionUSB 2.0 High Speed (480 Mbit/s); (USB 1.1 Full Speed (12 Mbit/s) and USB 3.0 compatible)
Operating SystemWindows 10 and Linux (via LibTiePie SDK)
Operating Environment
Ambient temperature0 to 55 °C
Relative humidity10 to 90% non condensing
Storage Environment
Ambient temperature-20 to 70 °C
Relative humidity5 to 95% non condensing
Certifications and Compliances
CE mark complianceYes
RoHSYes

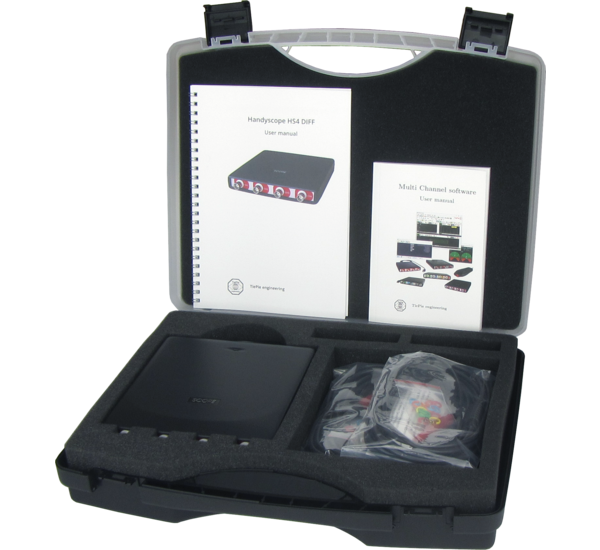

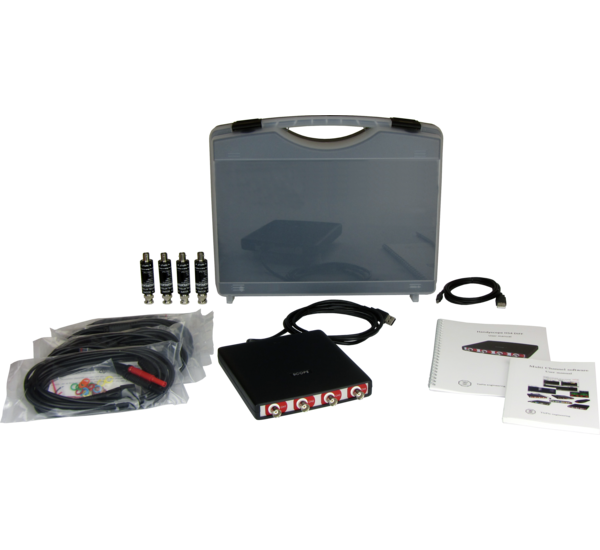

Package
Convenient carrying case
InstrumentHandyscope HS4 DIFF
Measure leads4 x Measure lead TP-C812B, BNC -> 4 mm banana plug
Accessories4 x Differential attenuator TP-DA10
external power cable for second USB port
SoftwareWindows 10, via website
DriversWindows 10, via website
Software Development Kitfor Windows 10 and Linux, via website
Manualinstrument manual and software user's manuals
color printed on paper and digital, via website
Total package weightApprox. 3 kg



드라이버 및 소프트웨어
기술버전비고크기
USB 드라이버8.1.9Windows 10, 32 및 64 비트3.80 메가 바이트
다중 채널 소프트웨어1.44.0Windows 10, 32 및 64 비트 (PDF 설명서 포함)94.72 메가 바이트
매뉴얼 및 문서
기술버전비고크기
다중 채널 소프트웨어 설명서1.07영어4.86 메가 바이트
Handyscope HS4 DIFF 기기 설명서2.27영어716.76 킬로바이트
Handyscope HS4 DIFF 데이터 시트영어4.16 메가 바이트
