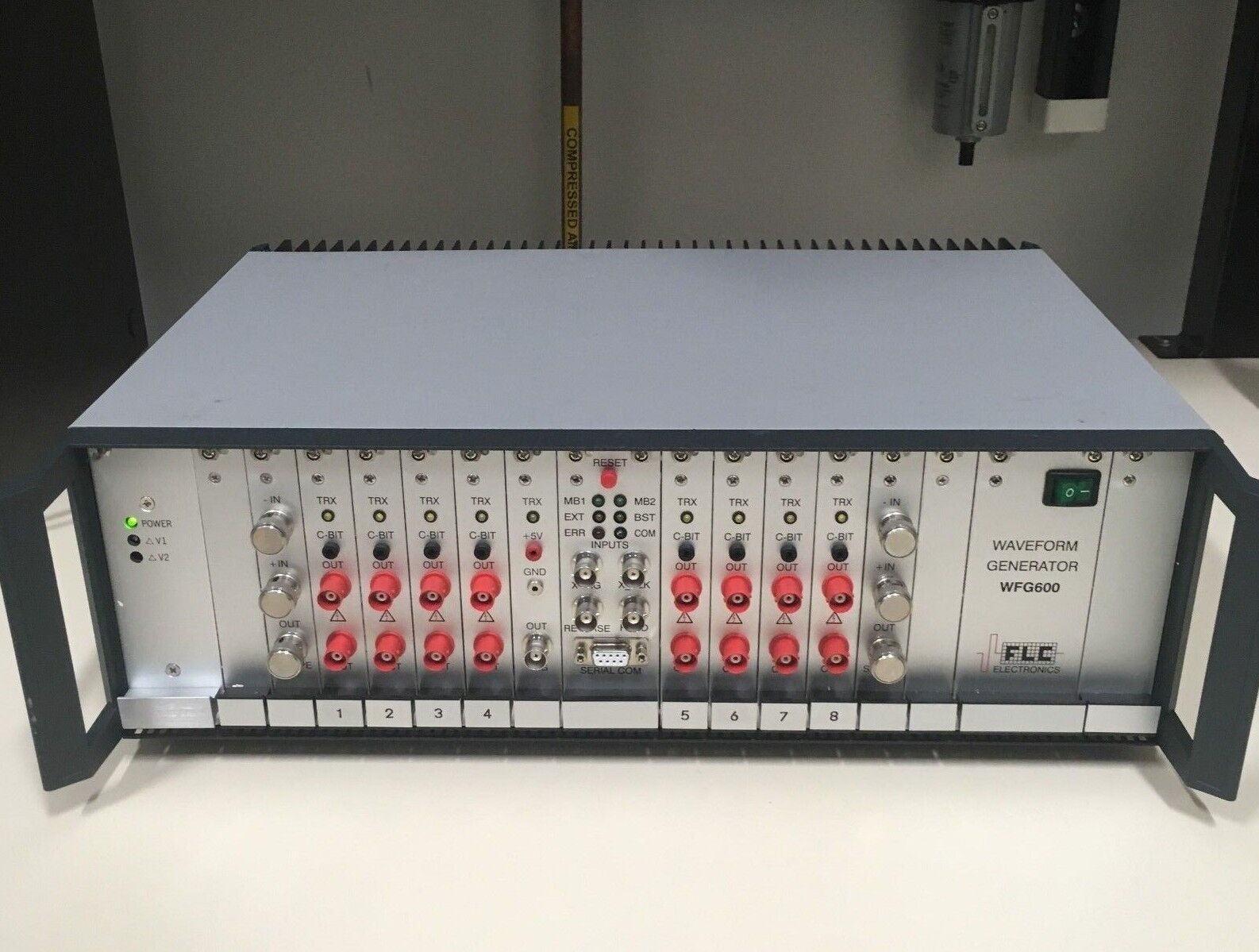

고전압 8 채널 임의 펄스 발생기 (High Voltage 8-channels Arbitrary Pulse Generator) WFG600

* 일반적인 설명

 Pendulum Instruments(FLC Electronics)사의 다중 채널(Multi channel), 고전압(high voltage), 컴퓨터 제어 파형 발생기(waveform generator) WFG600은 주로 액정 장치를 다루는 실험을 위해 설계된 뛰어난 장비이며 가변 폭과 진폭을 가진 동기화 된 펄스 열이 필요한 모든 응용 분야에 가장 적합합니다.

WFG600은 F10A  증폭기(Amplifier)에 표준으로 해당하는 ± 100V 출력 을 사용 하여 8 채널  버전,  2 채널  버전 (또는 그 사이의 모든 버전)  으로 주문할 수 있습니다  . 또는 8 채널 버전은 ± 200V 출력 으로 생산할 수 있습니다  . 각 채널이 A800 앰프(Amplifier)에 해당 하는 4 채널 ± 400V 모드 l 을 주문할 수도 있습니다  (8 개 채널이라도 더 큰 인클로저에 있음). 요청시 다른 구성을 준비 할 수 있습니다.

WFG600 파형 발생기(waveform generator)는 임의로 배치 된 트리거 펄스를 제공하며 자체적으로 외부에서 트리거 될 수 있습니다. 하나의 연속 모드와 두 개의 버스트 모드에서 작동 할 수 있습니다. 합산 모듈은 선택한 두 파형의 저전압 중첩을 생성합니다. 고유 한 이중 메모리 개념으로 인해 작동 중에 파형을 수정할 수 있습니다. 각 출력 채널에는 매우 빠른 고전압 증폭기(High Voltage Amplifier)가 포함되어 있습니다.

WFG600 파형 발생기(waveform generator)는 PC-Windows® 컴퓨터 (NT, 2000, XP, Vista, 7, 10) 또는 OS9를 실행하는 Macintosh®에 의해 제어됩니다. 통신에는 표준 직렬 인터페이스가 사용됩니다. 파형은 화면에서 그래픽으로 편집됩니다. 두 개의 파형과 그 중첩이 동시에 표시되고 나머지는 팝업 메뉴를 통해 액세스 할 수 있습니다. 반복되는 수동 조정을 피하기 위해 파형의 펄스 간 및 시간 단계 간의 기능적 관계를 프로그래밍 할 수 있습니다. 파형을 그룹으로 결합하여 동기 진폭 조정을 허용 할 수 있습니다. 파형 데이터는 스프레드 시트 프로그램으로도 교환 할 수 있습니다. WFG600 Waveform Generator는 Windows 및 Macintosh 환경 용 소프트웨어와 LabVIEW® 용 VI 라이브러리와 함께 제공됩니다. 평가를 위해 소프트웨어를 무료로 다운로드 할 수 있습니다.

* WFG600 파형 발생기(waveform generator)와 일반적인 임의 파형 발생기의 차이

AWG (임의 파형 발생기)에는 일반적으로 출력 채널이 하나만 있습니다. WFG600 파형 발생기(waveform generator)는 다중 채널 장치입니다.

AWG의 출력 신호는 저전압 신호이며 증폭기(Amplifier)가 가장 자주 필요합니다. WFG600 파형 발생기(waveform generator)에는 각 채널에 매우 빠른 고전압 증폭기(High Voltage Amplifier)가 내장되어 있습니다. 출력 진폭은 부하와 무관합니다 (전류 제한 내).

모든 AWG는 동일한 간격의 여러 지점에서 파형을 구성합니다. 이러한 접근 방식은 "심박동 시뮬레이션"과 같은 아날로그 신호 생성에 적합합니다. WFG600 파형 발생기(waveform generator)는 펄스 트레인을 생성하도록 설계되었으며 각 펄스에는 자체 폭이 있습니다. 따라서 파형을 더 빠르고 간단하게 만들고 변경할 수 있으며 메모리 공간이 더 적게 필요합니다.

AWG에서 변경 사항은 생성되는 파형에 직접 적용되어 일부 과도 상태가 발생합니다. 이를 방지하기 위해 WFG600 파형 발생기(waveform generator)는 두 개의 동등한 메모리 세트를 통합합니다. 언제든지 그중 하나는 파형 생성에만 사용되며 편집 절차의 영향을받지 않습니다. 대신 변경 사항은 다른 메모리 세트로 전달됩니다. 새 파형이 준비되고 이전 파형이 끝날 때 메모리 세트가 교환됩니다. 이러한 메모리 스와핑은 지연을 일으키지 않으며 모든 채널에서 동시에 수행됩니다.

AWG에 사용할 수있는 소프트웨어는 펄스 트레인을 만들 때 사용하기 매우 까다 롭습니다. WFG600 Waveform Generator의 하드웨어와 소프트웨어는 동시에 개발되었으며 이를 위해 최적화되었습니다. 예를 들어 펄스 간의 논리적 관계를 정의 할 수 있으며 한 번의 마우스 클릭으로 복잡한 변경을 수행 할 수 있습니다.

일반 사양

작동 모드	Continuous
	Continuous with frame counting
	Burst one frame
	Burst one frame with waveform inversion
	Burst N frames
	Burst N frames and roll waveforms
	Script – programmable multiple burst with waveform rolling
	Script – programmable multiple burst with reloading waveforms
	Multiplexing an electrode matrix

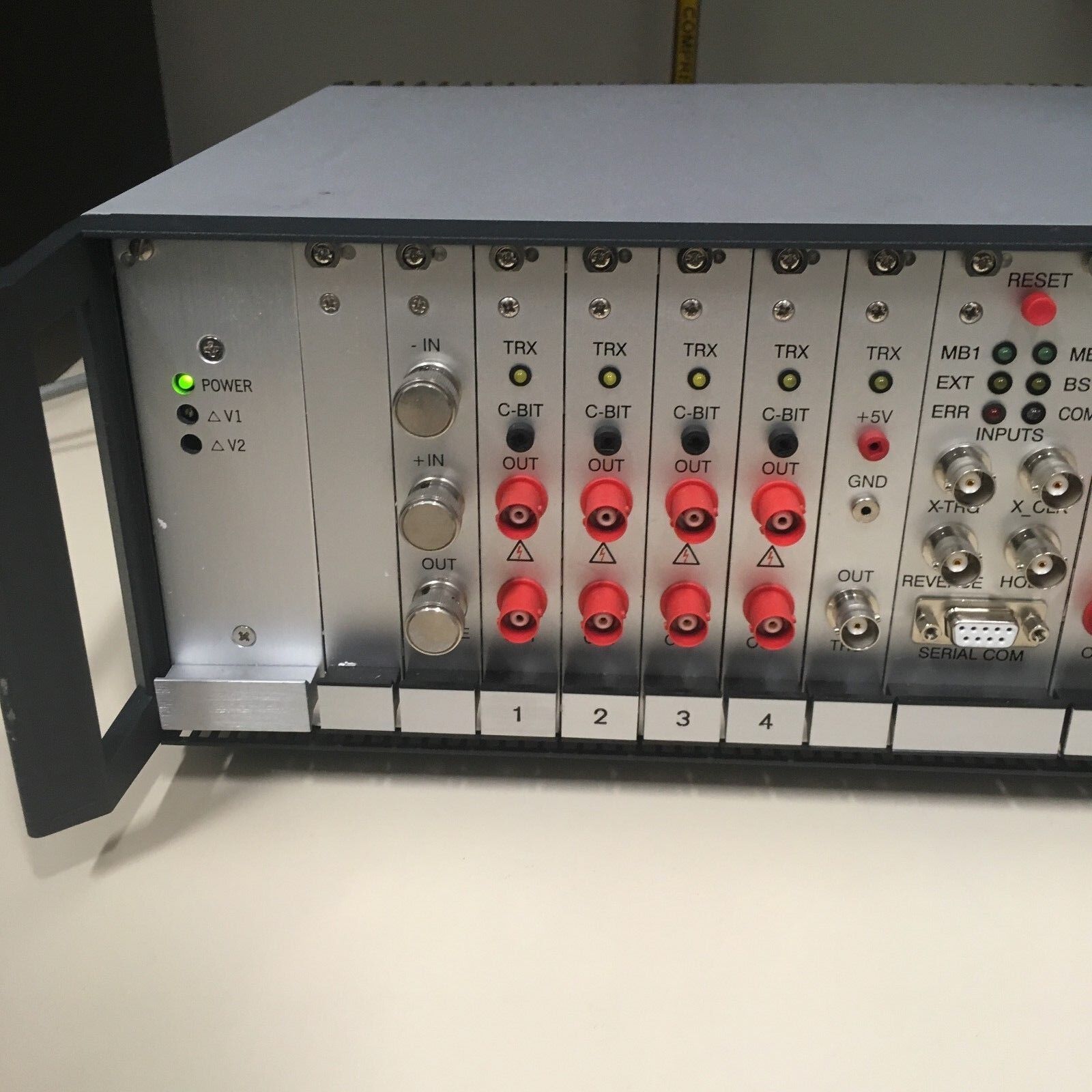

출력	각 채널의 고전압 출력을 위한 2개의 BNC 접점
	각 채널에서 개별적으로 펄스 관련 제어 비트 (TTL 레벨)
	오실로스코프 트리거 펄스 (TTL 레벨, 여러 트리거 포인트 가능)
	"발전기 가동"신호 (TTL 레벨)
	선택한 두 파형의 저전압 중첩 (오실로스코프 모니터링 용)
입력	External clock
	외부 트리거
	실행 / 유지 제어
	정 / 역 제어
컴퓨터 제어	직렬 (RS232)	57600 보드, 8 비트, N, 1

타이밍

타임베이스  클록	20MHz (크리스탈 제어, 1 시간 단위 = 50ns)
	1MHz (크리스탈 제어, 1 시간 단위 = 1µs)
	1kHz (소프트웨어 제어, 1ms의 배수로 조정 가능)
	외부 클록 (TTL, 구형파)
최소 펄스 폭	3 time units
펄스 폭 해상도	3 ÷ 32767 클록 단위 폭 (15 비트 해상도). 각 펄스의 폭은 개별적으로 설정할 수 있습니다.
최대 펄스 수	12288

진폭

최고	± 100V, 185mA (다른 구성도 가능)
출력 임피던스	0.1 ohm 미만
하중	저항성 || 용량성
슬 루율	400V / µs
해결	12 비트 (또는 고전압 출력에서 ​​50mV)
정확성	± 1LSB 또는 설정의 <2 %, 안정화 시간에 의해 제한됨. 안정화 된 진폭은 전류 제한 내에서 부하와 무관합니다.
노트	각 출력 채널은 F10A 고전압 증폭기에 해당합니다. 전체 사양 및 대역폭 그래프는 F10A 페이지를 참조하십시오. 또는 다른 버전에 대한 A400 또는 A800 증폭기 특성.

작동 조건

주변 온도	0 ° C ~ 40 ° C (작동), 0 ° C ~ 60 ° C (보관)
상대 습도	최대 90 % (작동), 30 % ~ 50 % (보관)
준비 시간	필요 없음
전력 요구 사항	100 / 110V 또는 220 / 230V, 50 ÷ 60Hz
원산지	스웨덴
