마쯔사다(마츠사다) 정밀 - AC / DC 파워서플라이
- 출력 전압 : 80 ~ 1500V
- 출력 전류 : 65 ~ 1000A
- 출력 전력 : 33.5kW
- DC 전원 공급 장치 ⇔ 전자 부하
Overview
최대 33.5kW의 23인치 4U 폭넓은 입출력 범위를 갖춘 차세대 모델
재생 DC 전원 공급 장치는 배터리, 전력 재생 인버터 및 양방향 DC/DC 컨버터를 개발하는 데 이상적입니다. 양방향 전원 공급 장치라고도 하는 재생 DC 전원 공급 장치는 단일 장치에서 교류(AC)에서 DC로의 변환(전력, DC 전원 공급 장치)과 DC에서 교류(AC)로의 변환(재생, 전자 부하)을 모두 수행할 수 있습니다. 에너지를 낭비 없이 사용하기 위해 전력 재생 인버터와 양방향 DC/DC 컨버터를 장착한 차량과 배터리에 연결할 수 있는 태양광용 하이브리드 전력 컨디셔너가 더욱 보편화되고 용량이 더 커지고 있습니다. 마쓰사다 정밀의 PBH 시리즈 재생 DC 전원 공급 장치는 이러한 제품의 개발, 평가 및 검사에 이상적입니다. 인버터 및 컨버터의 재생 및 배터리 방전 중에 에너지를 회수하여 그리드로 반환하여 불필요한 열 발생을 줄이고 공간을 절약합니다. PBH 시리즈는 훨씬 더 높은 AC/DC 및 DC/AC 변환 효율을 제공하며 훨씬 더 소형이고 고밀도입니다.
양방향 전원 공급 장치란 무엇입니까?
양방향 전원 공급 장치 (재생 DC 전원 공급 장치) 는 단일 장치에서 DC 전원 공급 장치와 DC 전자 부하로 기능하고 전자 부하 작동 중에 AC 전원 소스 측으로 전원을 재생하는 전원 공급 장치입니다. 재생 전원 공급 장치, 재생 전자 부하 또는 양방향 전원 공급 장치라고도 합니다. 전원 공급 장치는 연결을 전환하지 않고 인버터, DC-DC 컨버터, 모터 및 기타 테스트를 평가하는 등 다양한 응용 분야에서 사용할 수 있습니다.
우리는 급변하는 국제 정세를 고려하여 지속 가능한 개발, 에너지 공급의 다각화, 환경 보존을 위한 재생 에너지의 중요성을 인식합니다. 에너지 위기 및 기후 변화와 같은 중요한 문제를 해결하기 위해 온실 가스 배출을 줄이기 위한 탄소 중립 및 탄소 상쇄 이니셔티브가 진행 중입니다. 태양광, 풍력, 녹색 수소와 같은 재생 에너지원의 사용도 촉진됩니다. 파워 트레인 시스템을 갖춘 전기 자동차, 가정용 축전지, 연료 전지와 같은 환경 친화적 기술의 개발 및 보급이 가속화되었습니다.
사회적 상황에 대응하여 PBH 시리즈 재생 DC 전원 공급 장치는 에너지를 효과적으로 사용하기 위해 전력을 재생하여 인버터, 컨버터 및 기타 장치의 개발 및 평가에 기여합니다.
응용 프로그램
재생 DC 전원 공급 장치는 배터리, 전력 재생 인버터 및 양방향 DC/DC 컨버터를 개발하는 데 이상적입니다.
양방향 전원 공급 장치라고도 하는 재생 DC 전원 공급 장치는 단일 장치에서 교류(AC)에서 DC로의 변환(전력, DC 전원 공급 장치)과 DC에서 교류(AC)로의 변환(재생, 전자 부하)을 모두 수행할 수 있습니다. 에너지를 낭비 없이 사용하기 위해 전력 재생 인버터와 양방향 DC/DC 컨버터를 장착한 차량과 배터리에 연결할 수 있는 태양광용 하이브리드 전력 컨디셔너가 더욱 보편화되고 용량이 더 커지고 있습니다. 마쓰사다 정밀의 PBH 시리즈 재생 DC 전원 공급 장치는 이러한 제품의 개발, 평가 및 검사에 이상적입니다. 인버터 및 컨버터의 재생 및 배터리 방전 중에 에너지를 회수하여 그리드로 반환하여 불필요한 열 발생을 줄이고 공간을 절약합니다. PBH 시리즈는 훨씬 더 높은 AC/DC 및 DC/AC 변환 효율을 제공하며 훨씬 더 소형이고 고밀도입니다.
양방향 DC-DC 컨버터 평가
두 개의 PBH를 사용하면 사용자는 기존 전원 공급 및 전자 부하 조합의 표준이었던 배선 변경 및 기타 설정과 같은 번거로운 작업에 대해 걱정할 필요가 없습니다. 한 장치를 전원 실행 모드로 사용하고 다른 장치를 재생 모드로 사용하면 전력 소비를 줄일 수 있습니다.
트랙션 인버터/모터 평가
단일 유닛은 모터와 트랙션 인버터에서 역기전력을 싱크할 수 있습니다. 이 애플리케이션에는 배터리 시뮬레이션 전원 공급 장치로서 전력을 구동하고 재생하는 기능을 가진 재생 DC 전원 공급 장치가 필요합니다.
배터리 충전/방전 테스트
단일 유닛으로 충전 및 방전 작업을 수행할 수 있습니다. 기존 전원 공급 장치와 전자 부하를 결합하면 설정 시간이 단축되고 전용 소프트웨어가 제공되어 소프트웨어 개발 시간을 효과적으로 사용할 수 있습니다.
배터리 시스템을 위한 전력 인버터 평가
배터리 시뮬레이션을 위해 재생 DC 전원 공급 장치를 사용하여 전력 인버터 평가가 가능합니다. MBS: 배터리 시뮬레이션 기능과 -LAsoc 옵션: SOC를 사용하면 평가를 쉽게 수행할 수 있습니다.
Other
- V2H(차량 대 가정) 시스템 평가
- OBC(온보드 충전기)
- 인버터 개발 및 평가
- 양방향 인버터
- 양방향 DC/DC 컨버터
- DC 모터 테스트
- 전기 자동차 (EV)
- 재생에너지(풍력, 태양광, 바이오매스 발전) 시스템 평가
- 파워 컨디셔너, 하이브리드 파워 컨디셔너
- 배터리(예: 리튬 이온 배터리)
- 테스트 벤치, 테스트 시스템
- 재생 제동 시스템
Models

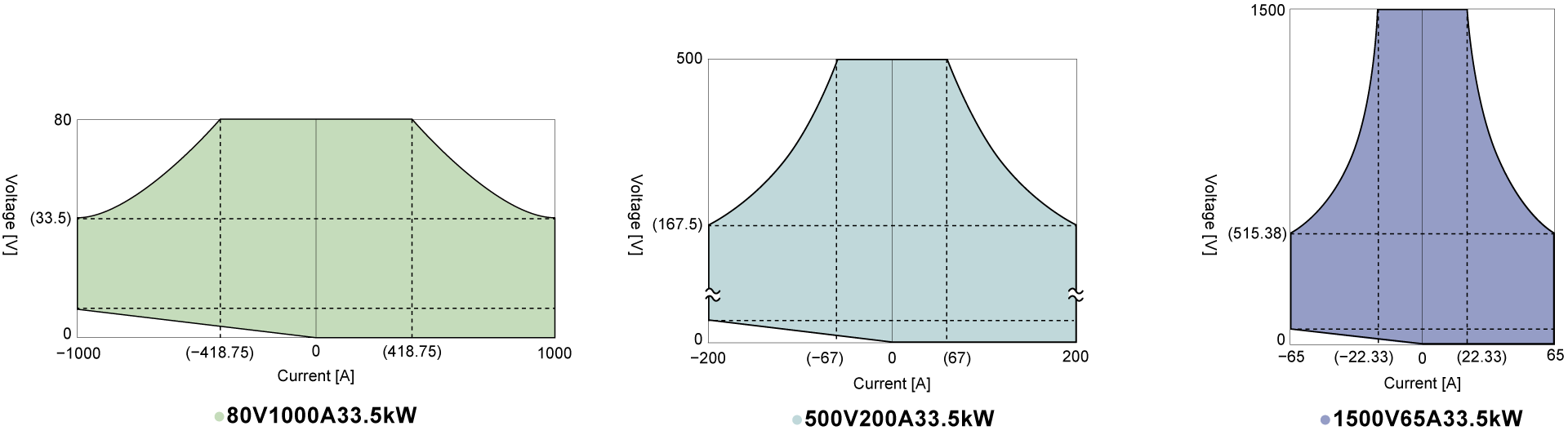

작동 범위
마스터/슬레이브 제어를 통한 확장 지원
최대 335kW까지 원하는 대로 쉽게 확장 가능
동일 시리즈 내에서 공유 케이블과 병렬 제어 케이블(LAN 케이블)을 사용하여 전력을 늘릴 수 있습니다. 테스트 항목이나 대상을 변경하고 싶어도 필요한 양만 추가하면 됩니다.
("마스터/슬레이브 제어 케이블"은 마츠사다 오리지널 사전 처리된 공유 케이블과 병렬 제어 케이블 세트입니다.)
<예>
(1) PBH80V1000A33.5kW 10대 병렬 → 80V/10000A/335kW
(2) PBH1500V65A33.5kW 10대 병렬 → 1500V/650A/335kW
- 총 10개의 마스터 및 슬레이브 유닛까지 확장 가능합니다.
- 마스터/슬레이브 연결에서 전체 유닛의 출력 전압/전류 값은 마스터의 출력 전압/전류 미터에 표시됩니다. (그러나 각 슬레이브 유닛은 출력 전압/전류 미터에 개별 출력 값을 표시하지 않습니다.)
Apperance
옵션
- -LCa
CAN 인터페이스 포트 *
CAN 통신을 이용하여 이들 장치의 출력 제어, 동작 상태 모니터링이 가능합니다.
- -LGob
광 인터페이스 포트 *
- -LGob : 광 인터페이스 포트 + 광 케이블 2미터
- -LGob(Fc5) : 광인터페이스 포트 + 광케이블 5m
- -LGob(Fc10) : 광인터페이스 포트 + 광케이블 10m
- -LGob(Fc20) : 광인터페이스 포트 + 광케이블 20m
- -LGob(Fc40) : 광인터페이스 포트 + 광케이블 40m
이 장치는 광통신으로 격리하여 원격 제어됩니다. 광섬유를 통해 완전한 격리가 제공되므로 서지, 유도 번개, 외부 노이즈 등으로 인한 과도 현상과 관련된 오류 작동을 사전에 방지할 수 있습니다.
제어 측의 광통신 어댑터는 별도로 구매해야 합니다.- LAN용: CO-E32
- USB의 경우: USB-OPT
- RS-232C의 경우: CO-OPT2-25, CO-OPT2-9
- RS-485의 경우: CO-OPT4-25
- GPIB용: CO-G32(2028년 12월 중단)
- -LRs
RS-232C/RS-485 인터페이스 포트
RS-232C/RS-485 통신을 사용하여 이들 장치의 출력 제어 및 동작 상태 모니터링을 제공할 수 있습니다.
* -LCa, -LGob, -LRs에서 각 개별 옵션을 동시에 선택하는 것은 허용되지 않습니다.
주문 방법
주문 시 알파벳 순으로 모델 번호 뒤에 옵션 번호를 추가한 후 입력 전압을 입력하세요.
<예>
PBH80V1000A33.5kW-LGob(Fc10), PBH500V200A33.5kW-LAsocCa
